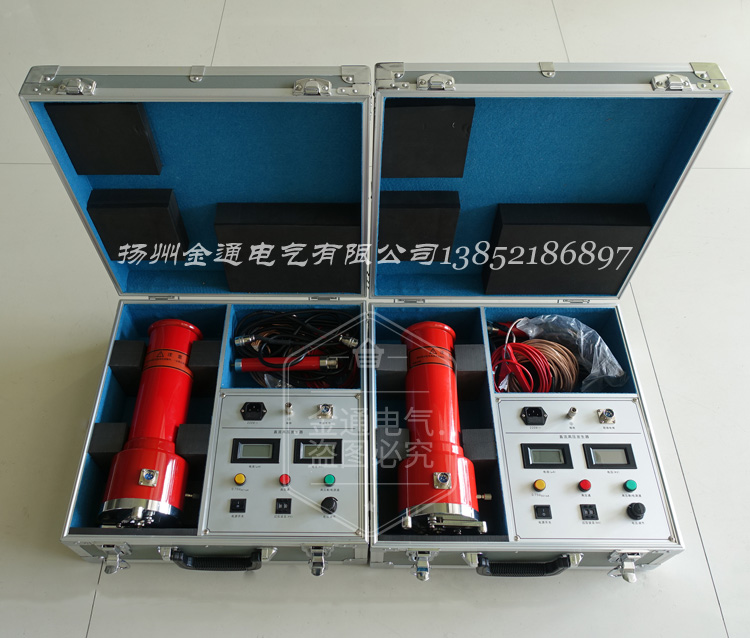

新款直流高压发生器60KV-300KV
- 产品品牌 金通
- 产品型号 JTZGFXK
- 产品描述
JTZGFXK系列直流高压发生器是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验的换代产品。...
产品简介
直流高压发生器采用高频倍压电路，应用最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。⑴使纹波系数更小;⑵增设了高精度0.75UDC-1mA功能按纽,给氧化锌避雷器测试仪带来了极大的方便.⑶高压过压整定采用数字拨盘开关,能将整定电压值直观显示,并具有较高的整定精度.⑷输出电压调节采用单个多圈电位器,升压过程平稳,调节精度高,操作简单,产品运用最新低电压微电流接地保护电路，保护了试验人员的安全 。
产品规格及主要技术性能
|
规 格 技术参数 |
60/2-10 |
120/2-10 |
200/2-10 |
250/2-5 |
200/300 3/2 |
其 它 等 级 |
|
输出电压(kV) |
60 |
120 |
200 |
250 |
200/300 |
600～800kV等合同 定做。 |
|
输出电流(mA) |
2-10 |
2-10 |
2-10 |
2-5 |
2-5 |
|
|
输出功率(W) |
120-600 |
240-1200 |
400-2000 |
500-1250 |
600 |
|
|
充电电流(mA) |
3.0 |
3.0 |
3.0 |
3.0 |
4.5/3.0 |
|
|
机箱重量(kg) |
4.3 |
4.3 |
4.4 |
4.5 |
8.1 |
|
|
倍压筒高度(mm) |
Φ80 ×500 |
Φ80 ×770 |
Φ110 ×770 |
Φ110 ×820 |
Φ110 ×1350 |
|
|
倍压重量(kg) |
6.3 |
9.8 |
12 |
7.6 |
12.6 |
|
|
高压极性 |
负极性 |
|||||
|
工作电源 |
220V±10% |
|||||
|
电压测量误差 |
1%±1个字节 |
|||||
|
电流测量误差 |
1%±1个字节 |
|||||
|
过压整定误差 |
≤1% |
|||||
|
0.75切换误差 |
≤1% |
|||||
|
纹波系数 |
≤0.5% |
|||||
|
电压稳定度 |
随机波动.电源电压变化±10%.≤0.5% |
|||||
|
工作方式 |
间断使用:额定负载30分钟；1.1倍额定电压使用:10分钟 |
|||||
|
环境温度 |
-15℃～50℃ |
|||||
|
相对湿度 |
当温度为25℃时不大于90%(无凝露) |
|||||
|
海拔高度 |
2000米以下 |
|||||
