串联谐振的常见故障如何排除
2020-9-5 10:52:17 点击：
扬州金通电气生产的JT1006系列便携式电缆耐压试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
JT1006系列便携式电缆耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。

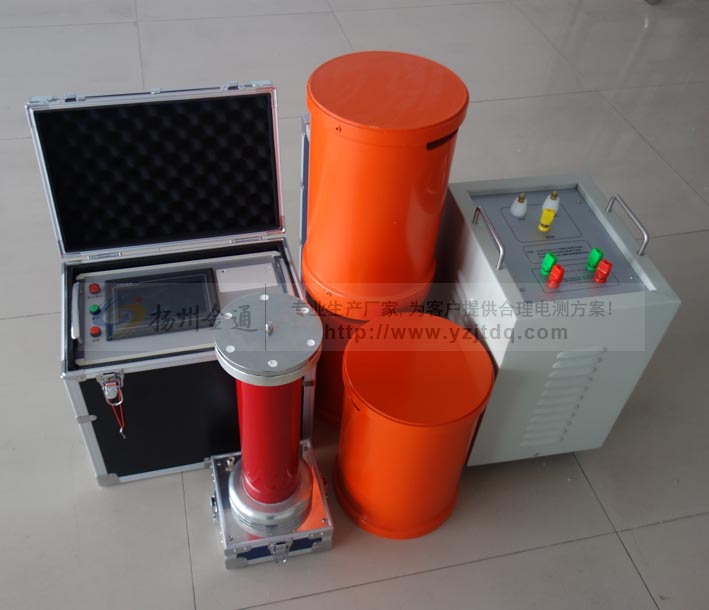

JT1006系列便携式电缆耐压试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
产品别称：
一、自动调谐不能完成，找不到谐振点
1、故障现象：调谐完成后仪器提示没有谐振点。
2、原因分析：回路接地不好，试验回路接线错误，装置某一仪器开路。
3、排查方法：
a、检查接地装置可靠，接地连接线是否有断开点；
b、检查励磁变压器的高低压线圈的通断；
c、检查每一只电抗器的通断；
d、检查分压器的信号线的通断；
e、检查分压器的高低压电容臂的通断；
f、装置自身升压时没有谐振点，还需要检查补偿电容器的通断；
如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器。
二、试验时一次电压较高，高压却较低甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；
1、原因分析：
a、电抗器与试品电容量不匹配，没有准确找到谐振点；
b、试品损耗较高，系统Q值太低；
c、励磁变压器高压输出电压较低；
2、排除方法：
a、将补偿电容器并接入试验回路，加大回路电容量；
b、尽可能将多只电抗器串联，提高回路电感量；
c、提高励磁变压器的输出电压；
d、干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；
如果全部处理完后，依然不能解决问题，请和厂家联系，不可拆卸仪器！
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
JT1006系列便携式电缆耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。
JT1006系列便携式电缆耐压试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
产品别称：
变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、便携式电缆耐压试验装置
一、自动调谐不能完成，找不到谐振点
1、故障现象：调谐完成后仪器提示没有谐振点。
2、原因分析：回路接地不好，试验回路接线错误，装置某一仪器开路。
3、排查方法：
a、检查接地装置可靠，接地连接线是否有断开点；
b、检查励磁变压器的高低压线圈的通断；
c、检查每一只电抗器的通断；
d、检查分压器的信号线的通断；
e、检查分压器的高低压电容臂的通断；
f、装置自身升压时没有谐振点，还需要检查补偿电容器的通断；
如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器。
二、试验时一次电压较高，高压却较低甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；
1、原因分析：
a、电抗器与试品电容量不匹配，没有准确找到谐振点；
b、试品损耗较高，系统Q值太低；
c、励磁变压器高压输出电压较低；
2、排除方法：
a、将补偿电容器并接入试验回路，加大回路电容量；
b、尽可能将多只电抗器串联，提高回路电感量；
c、提高励磁变压器的输出电压；
d、干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；
如果全部处理完后，依然不能解决问题，请和厂家联系，不可拆卸仪器！
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
