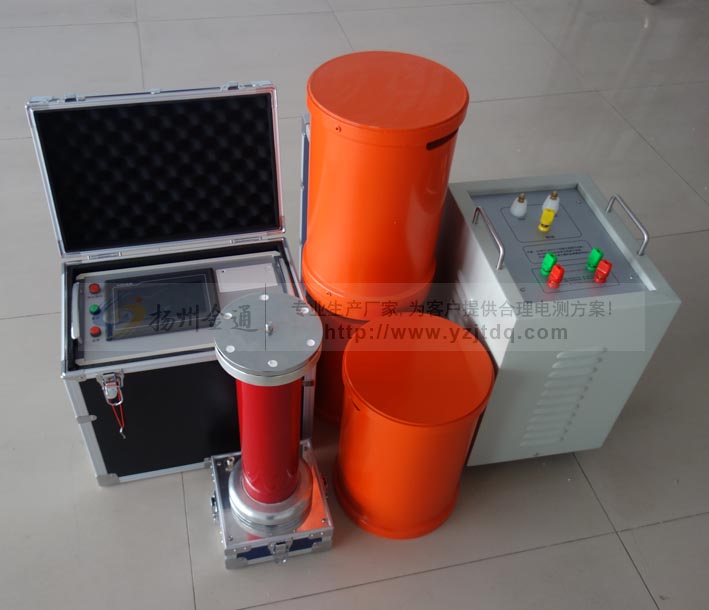

扬州金通电气生产的JT1006系列便携式电缆耐压试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
  JT1006系列便携式电缆耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。

扬州金通电气为您介绍谐波谐振的应对措施：

①少谐波源的产生

  在选用铁芯设备时尽量选用励磁特性好、伏安特性高、铁芯不易饱和的电磁式电压互感器、变压器、电抗器。在选用电磁电压互感器时应注意同时提高三相电压互感器的励磁特性和伏安特性曲线的线性度,尽量选用同型号、同批次生产的单相电压互感器,也可以采用电容式电压互感器代替电磁式电压互感器。

②限制谐波源注入电网的谐波电流在谐波源处装设交流滤波器是防止谐波源向系统注入谐波电流的有效而通用的措施。

  交流滤波器分为调谐滤波器分为单调滤波器和双调滤波器和高通滤波器,对产生较低次数如、、次谐波含量较大的大容量的谐波源,可对每次谐波各装一个单调滤波器,将谐波分别滤除对次数较高的各次谐波如次及以上各次,可通过安装一个高通滤波器将其谐波部滤除。将有源电力滤波器装设在谐波源处,用于抑制谐波源产生的绝大部分的谐波电流注入系统。

③采取有效措施使系统的参数处于谐振范围之外改变参数,避开谐振区域控制投入电压互感器的台数。改变投入补偿电容器的组数,在保证系统功率因数要求的前提下,通过改变系统的容性参数,以避开谐振区域。中性点不接地系统经消弧线圈接地。

④从倒闸操作程序上防止谐振的发生在母线充电倒闸操作过程中,若电源断路器由冷备用转为热备用时,发生电压互感器铁磁饱和引起的母线谐波谐振,则应立即将断路器转入运行,通过接入空载变压器或空载线路改变电感、电容参数,来避开谐振区域以消除谐振,或先断开母

 ⑤增加回路损耗

  在电压互感器的高压绕组中性点串接阻尼电阻。或非线性电阻消谐器如型消谐器后接地,通过电阻的阻尼作用抑制流过绕组的谐波电流,避免铁芯饱和产生的谐波引起谐振。在电压互感器的二次侧零序电压线圈开口三角形绕组中接入低值消谐电阻一。,或采用分频继电器,当发生谐振时自动将非线性电阻接入电压互感器开口三角形回路中。

  采用零序电压互感器。将三台电压互感器一次侧接成星形,中性点通过一台零序电压互感器接地,主电压互感器二次辅助线圈接成闭口三角形以防止谐振。

扬州金通电气是一家专业生产电力检测设备的源头企业，是变频串联谐振试验装置厂家、直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
