直流高压发生器操作方法及步骤

2020-12-3 10:38:25      点击:

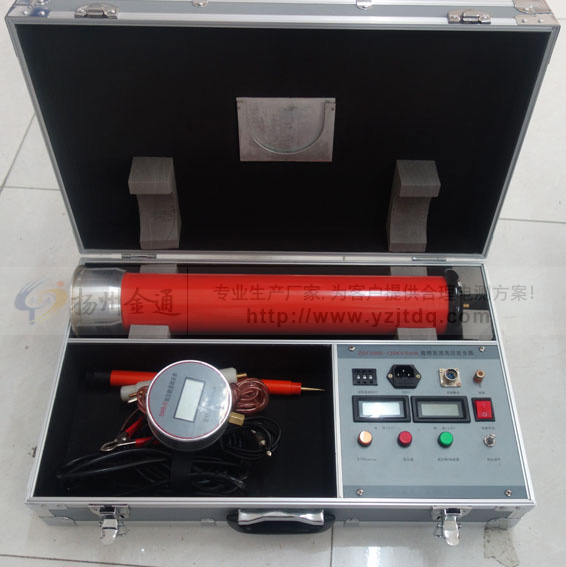

  扬州金通电气生产的ZGF-60kV/5mA直流高压发生器是根据中国行业标准ZBF24003-90<便携式直流高压发生器通用技术条件>的要求,重新设计制造的新一 代便携式直流高压发生器。
  ZGF-60kV/5mA直流高压发生器采用了九十年代新技术、新材料和新器件,具有输出功率大、体积小、重量轻的特点,有可靠的过压、过流及零位合闸保护功能,带0.75倍电压锁存功能,并配有时间继电器,能在试验中设置定时声讯报警。整个仪器便于携带,操作方便,安全可靠,特别适用于电力部门现场试验。
  ZGF-60kV/5mA直流高压发生器适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验和泄漏电流试验。
产品别称:

  直高发高压发生器电缆直流耐压仪 、直流高压发生器、中频直流高压发生器、高频直流高压发生器、数字式直流高压发生器、便携式超轻型直流高压发生器、直流高压发生器,高频直流高压发生器、高压直流发生器、直流高压发生器生产厂家、直流高压发生器价格、直流发生器、便携式直流高压发生器、智能直流高压发生器、轻便型直流高压发生器

扬州金通电气为您介绍操作前准备:
  将控制箱的信号输出电缆插座13和测量输入插座14与倍压装置电缆插座用专用电缆连接好,使用前检查其完好性,联接电缆不应有短路和断路;倍压筒应无凝露现象;用2.5mm2以上的铜线将控制箱接地与倍压装置接地端连接起来并可靠接地。
水阻的安装说明:
 1)在每次试验前将水阻有气孔一端拧开,将水加至淹没导电杆2/3以上,有气孔的一端朝上。
 2)试验完毕后将水倒掉,待下次试验前重新灌入。
电压整定值校准:
1)插上电源线,打开控制箱电源开关2 ,电压显示表8及电流显示表7 ,以及0.75倍电压显示表11显示均为零值。
2) 将电压整定按扭17顺时针旋到底,电压粗调旋钮18及电压细调旋钮19反时针旋转至零位,零位指示灯4 亮。
3)轻按“启动”按键15,“电源”指示灯3(红色)亮。如按“启动”按键15,红色指示灯不亮,说明电压粗调和细调不在零位,则将电压粗调旋钮18和细调旋钮19反时针旋到零位,红色指示灯3亮。
4)顺时针旋转电压粗调旋钮18,当电压接近所需电压值时,再旋转电压细调旋钮19至所需电压为止,这时电压显示值单位为kV,电流显示值单位为mA。
5) 反时针调节电压整定旋钮17,使高压关断,此时红色指示灯3灭,“过压”指示灯5 亮。
明此时仪器按所要求的输出电压整定,即输出到达所需电压值时自动切断高压,过电压保护。如整定旋钮不调整,每次电压值只能升到整定电压值。如需电压升到额定值,则必须将过压整定旋钮顺时针调至最大。
测试:
(1) 在高压输出端子和地接线柱之间接入试品。
(2) 打开电源开关2 ,轻按“启动”按键15,“电源”指示灯3(红色)亮,缓慢调节电压粗调旋钮18和电压细调旋钮19进行测试。测试时电压显示表8指示试验电压值,单位为kV;0.75倍电压显示表11指示试验电压值的75%,单位位kV;电流显示表7指示试验电流值,单位为mA。
(3) 在试品测试过程中按下0.75倍电压显示锁存按键20,则0.75倍电压显示表11显示值锁定,维持显示值不便,这样在做氧化锌避雷器试验时很方便地可作为参考电压。
(4) 在任何时候按下定时开按键10 ,则启动时间继电器9 ,在计时到达预设的时间时,蜂鸣器发出报警讯响。
(5) 在试验过程中,如果负载电流超过仪器额定输出电流的0-10%时,“过流”指示灯6亮,过流保护,防止损坏试品和仪器。
(6)  试验结束后,反时针调节电压粗调旋钮18和电压细调旋钮19,旋到零位后,电压显示表8缓慢回到零位,“零位”指示灯4亮。当三个显示表显示零值后,轻按停止按键16,此时红色指示灯3灭,再关掉电源开关2 。

  当被试品电容量很大时,电压粗调、细调均调到零位后,输出电压显示表迟迟不能回零,则先按停止按键16,再关机。然后用放电棒将试品放电,再拆除被试品接线。
