核相仪的操作步骤说明
2020-9-17 10:40:17 点击：

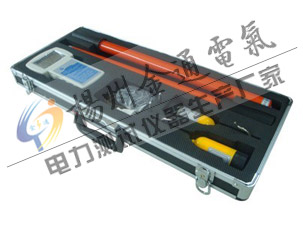

扬州金通电气生产的本公司生产的TAG-8000无线高压核相器系列，主要应用于电力线路、变电所的相位校验和相序校验，主要功能包括验电、核相、测相序等。本产品采用双重屏蔽及全新的数字电路，具有极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。将被测导线的高电压相位信号经过处理后直接发射出去，由手持机接收并进行相位比较，对核相后的结果定性，实时显示相位角度差和矢量图。
产品别称：
核相仪的操作步骤说明：
①先将 X和Y核相仪分别挂到同一高压线路上，主机显示屏应显示X、Y同相。
②在核相时应分别将X和Y核相仪按以下方法排列进行核相：AA′同相000°左右，AB′不同相 120°左右，BB′ 同相000°左右， BC′不同相120°左右，CC′同相000°左右。
③如果要得到数值，应将其中一核相仪放到高压线一采集点上不动，再将另一核相仪围绕高压线另一采集点前后左右移动，以找出zui的相位角度。
④在核相时，如 AA′、AB′、BB′. BC′、CC′的测试数据均为显示不同相，这是由于所测的两组供电线路接线组别不同，可能会出现30或60°的相位差。下面介绍出现这种情况时的测量标准（以30°相位差为例）：测试方法与①和②相同，所测结果以应为：AA ' 不同相30°、AB'不同相120°,BB'不同相30°, BC'不同相120°、CC ' 不同相30°(注：120°和240°只表示正相序或逆相序)
⑤ 在测量≥10KV时，X和Y可直接同时放在导线或绝缘皮上进行核相
⑥在≥66KV核相时，X和Y核相仪可以采取接触或非接触方法核相。（如测量110KV和220KV时，将X和Y采集头放在高压电线下方300mm至1000mm处。测量500KV时，将X和Y采集头放在高压电线下方1000mm-2000mm处，测量左右允许偏差300mm）
⑦测相序:假设某条线为A相，将X放在A相上，Y放在另一相上，如显示120°则说明是顺相序，该相应为“B”，如显示240°则是逆相序，该相应为“C”。
⑧验电:将其中一个核相仪挂在高压电线上，如主机屏幕显示相应核相仪的符号，则说明该高压线有电。相反，如主机屏幕不显示该核相仪的符号，则说明该高压线无电。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
产品别称：
核相仪、核相装置、无线核相器、高压核相器、高压核相仪、语音核相器(仪)、无线核相仪
核相仪的操作步骤说明：
①先将 X和Y核相仪分别挂到同一高压线路上，主机显示屏应显示X、Y同相。
②在核相时应分别将X和Y核相仪按以下方法排列进行核相：AA′同相000°左右，AB′不同相 120°左右，BB′ 同相000°左右， BC′不同相120°左右，CC′同相000°左右。
③如果要得到数值，应将其中一核相仪放到高压线一采集点上不动，再将另一核相仪围绕高压线另一采集点前后左右移动，以找出zui的相位角度。
④在核相时，如 AA′、AB′、BB′. BC′、CC′的测试数据均为显示不同相，这是由于所测的两组供电线路接线组别不同，可能会出现30或60°的相位差。下面介绍出现这种情况时的测量标准（以30°相位差为例）：测试方法与①和②相同，所测结果以应为：AA ' 不同相30°、AB'不同相120°,BB'不同相30°, BC'不同相120°、CC ' 不同相30°(注：120°和240°只表示正相序或逆相序)
⑤ 在测量≥10KV时，X和Y可直接同时放在导线或绝缘皮上进行核相
⑥在≥66KV核相时，X和Y核相仪可以采取接触或非接触方法核相。（如测量110KV和220KV时，将X和Y采集头放在高压电线下方300mm至1000mm处。测量500KV时，将X和Y采集头放在高压电线下方1000mm-2000mm处，测量左右允许偏差300mm）
⑦测相序:假设某条线为A相，将X放在A相上，Y放在另一相上，如显示120°则说明是顺相序，该相应为“B”，如显示240°则是逆相序，该相应为“C”。
⑧验电:将其中一个核相仪挂在高压电线上，如主机屏幕显示相应核相仪的符号，则说明该高压线有电。相反，如主机屏幕不显示该核相仪的符号，则说明该高压线无电。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
