变压器有载分接开关测试仪依据测量结果判断故障

2020-7-3 10:12:15      点击:

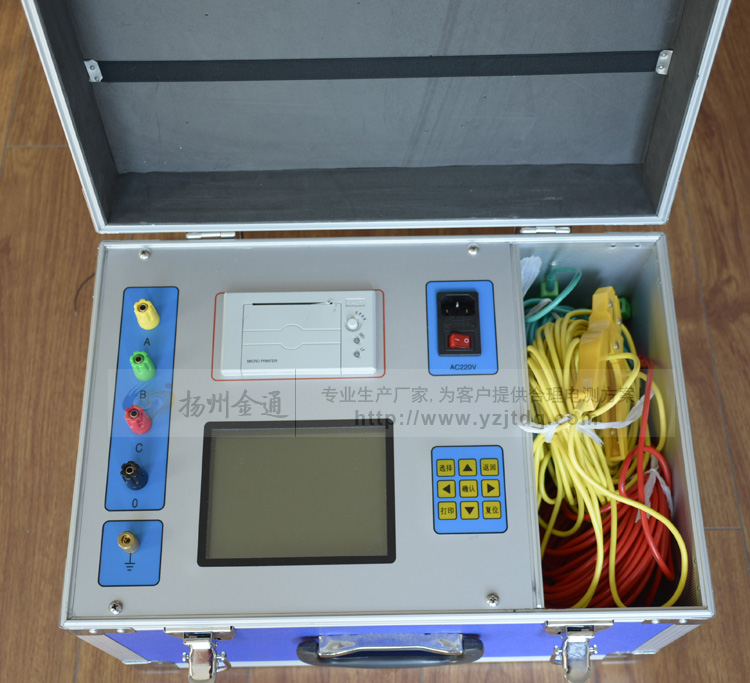

  扬州金通电气生产的JT3011B变压器有载分接开关测试仪,是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制,通过特殊设计的测量电路,可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量,用户可根据需要和现场条件,直接由分接开关引线进行测量,也可由变压器三相套管及中性点直接接线测量。

JT3011B变压器有载分接开关测试仪具有对所测数据进行分析、存贮、打印等功能。解决了目前电力变压器有载分接开关测量方法落后,没有专用测试手段的问题,可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障,对提高电力系统运行的可靠性具有重要意义.

扬州金通电气变压器有载分接开关测试仪依据测量结果调试高压断路器及判断故障:
1、仪器显示高压断路器的合(分)闸的先后顺序提供了被测断口的先后关系,为调整高压断路器各断口的同期性指出了方向。如:被测高压断路器的三相或同相不同期时间超标,根据仪器显示的断口合(分)闸先后顺序,将合(分)闸最快一相的断口行程调长,将合(分)闸最慢一相的断口行程调短,即能很方便地将被测高压断路器的三相或同相不同期时间调整到合格范围之内。
2、根据仪器显示出被测高压断路器的弹跳时间及打印出的电流波形图,可以反映出被测高压断路器定触头的安装是否同心及触头的烧蚀情况。如:被测高压断路器的弹跳时间超出标准,在打印出的电流波形图上,曲线有上下断点,此时,根据高压断路器所运行的时间长短,即能判断出高压断路器为定触头安装严重不同心或触头严重烧蚀。
3、根据仪器打印出的动触头行程特性曲线图,可以判断高压断路器在合(分)闸运动过程中,机构是否有卡塞现象。如:在所测高压断路器打印出的动触头行程特性曲线图上,记录的曲线波形上如有停顿现象,此时,即反映出了高压断路器的合(分)闸电磁机构或传动机构中有卡塞现象,根据动触头行程特性曲线图上的距离、时间坐标,即能粗略地判断出卡塞时的距离位置及时间。


扬州金通电气是一家专业生产电力检测设备的源头企业,是绝缘电阻测试仪生产厂家接地电阻测试仪厂家、变压器有载分接开关测试仪生产厂家,公司以良好的信用和优质的产品赢得市场和客户的一致好评。
