扬州金通电气生产的变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

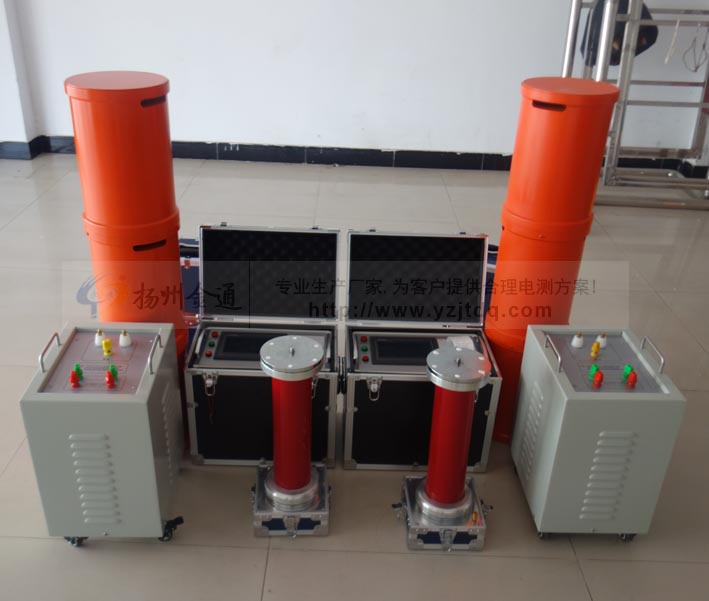

JT1006串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。
并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。
变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
产品别称：
一、串联谐振通用注意事项
1.串联谐振应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
2.操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。
3.为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。
4.各联接线不能接错，否则可导致试验装置损坏
5.本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。
二、串联谐振常见故障原因及排除方法
1.风扇不能启动：
a、急停、故障保护、失谐保护后，没有按“故障复位”；
b、内部温度过高，功率元件热保护；
排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。
如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！
2.自动调谐不能完成，找不到谐振点：
现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点
原因：回路接地不好，试验回路接线错误，装置某一仪器开路
排除方法：
a、检查接地装置可靠，接地连接线是否有断开点；
b、检查励磁变压器的高低压线圈的通断；
c、检查每一只电抗器的通断；
d、检查分压器的信号线的通断；
e、检查分压器的高低压电容臂的通断；
f、装置自身升压时没有谐振点，还需要检查补偿电容器的通断；
如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！
3．不能升压到试验电压
现象：
a、调谐曲线是一条曲线，有较低的尖峰；
b、试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；
原因：
a、电抗器与试品电容量不匹配，没有准确找到谐振点；
b、试品损耗较高，系统Q值太低；
c、励磁变压器高压输出电压较低；
d、高压连接线过长或没有采用高压放晕线
排除方法：
a、将补偿电容器并接入试验回路，加大回路电容量；
b、尽可能将多只电抗器串联，提高回路电感量；
c、提高励磁变压器的输出电压；
d、干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；
e、一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。
