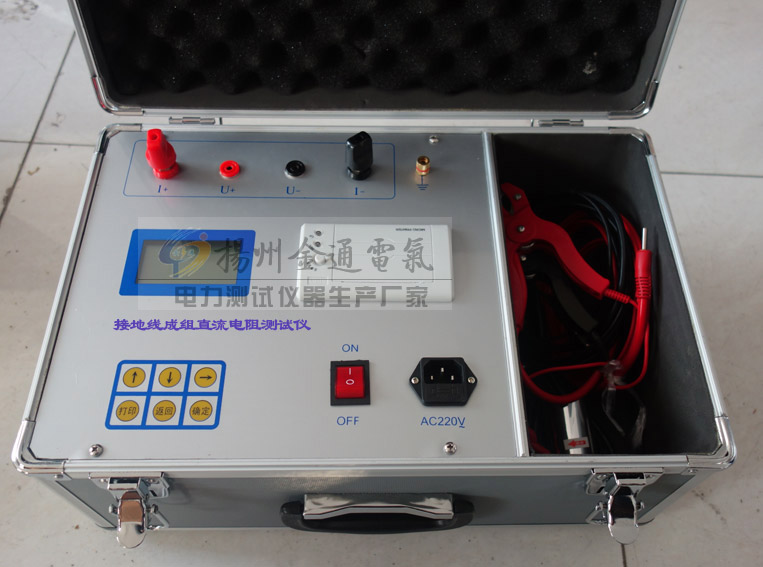

扬州金通电气生产的JT7009接地线成组直流电阻测试仪是按《规程》的要求，对携带型短路接地线及个人保护接地线进行成组直流电阻试验，用于考核接地线线鼻和汇流夹与多股铜质软导线之间的接触是否良好。同时，JT7009接地线成组直流电阻测试仪也可考核多股铜质软导线的截面积是否符合要求。

  接地线成组直流电阻测试仪采用高性能单片机控制，可实现测试过程智能化，操作简单方便、精度高、测试速度快、重复性好、读数直观并可自动打印检测数据，是符合《电力安全工器具预防性试验规程》要求的专用仪器。

杨州金通电气为您介绍接地电阻测量方法通常有以下几种：两线法、三线法、四线法、单钳法和双钳法。各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。

1、两线法

条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。

适用于：楼群稠密或水泥地等密封无法打地桩的地区。

接线：E+ES接到被测地，H+S接到已知地。

2、三线法

条件：必须有两个接地棒：一个辅助地和一个探测电极。各个接地电极间的距离不小于20米。

原理是在辅助地和被测地之间加上电流,测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。

适用于：地基接地，建筑工地接地和防雷球型避雷针QPZ 接地。

接线：S接探测电极，H接辅助地，E和ES连接后接被测地。

3、四线法

基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。该方法是所有接地电阻测量方法中准确度最高的。

4、单钳测量

测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。

适用于：多点接地，不能断开连接，测量每个接地点的电阻。

接线：用电流钳监测被测接地点上的电流。

5、双钳法

条件：多点接地，不打辅助地桩，测量单个接地。

接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。

扬州金通电气是一家专业生产电力检测设备的源头企业，是绝缘电阻测试仪生产厂家、接地电阻测试仪厂家、氧化锌避雷器测试仪生产厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
