详解接地电阻测试仪如何接线
2020-11-8 10:48:36 点击：

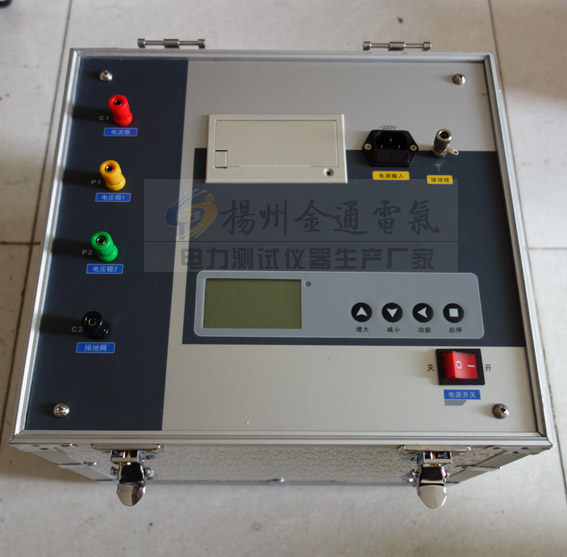

扬州金通电气生产的T7002-II大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
大型地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
大型地网接地电阻测试仪采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
产品别称：
1)将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插入深度为400mm。
2)将接地电阻测量仪平放于接地体附近，并进行接线。
3)将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。
4)将“倍率标度”(或称粗调旋钮)置于最大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。
5)当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r/min以上，同时调整“测量标度盘”，使指针指向中心线。
6)若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。
7)计算测量结果，即R地=“倍率标度”读数ד测量标度盘”读数。
测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m ，测量大于等于1Ω接地电阻时接线图，将仪表上2个E端钮连结在一起。
大型地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。
大型地网接地电阻测试仪采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
产品别称：
地网接地电阻测试仪、大地网接地电阻测试仪、大型地网接地电阻测试仪
1)将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插入深度为400mm。
2)将接地电阻测量仪平放于接地体附近，并进行接线。
3)将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。
4)将“倍率标度”(或称粗调旋钮)置于最大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。
5)当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r/min以上，同时调整“测量标度盘”，使指针指向中心线。
6)若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。
7)计算测量结果，即R地=“倍率标度”读数ד测量标度盘”读数。
测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m ，测量大于等于1Ω接地电阻时接线图，将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时，将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
