扬州金通电气生产的JT1006系列便携式电缆耐压试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
  JT1006系列便携式电缆耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在小重量下确保仪器稳定和安全。

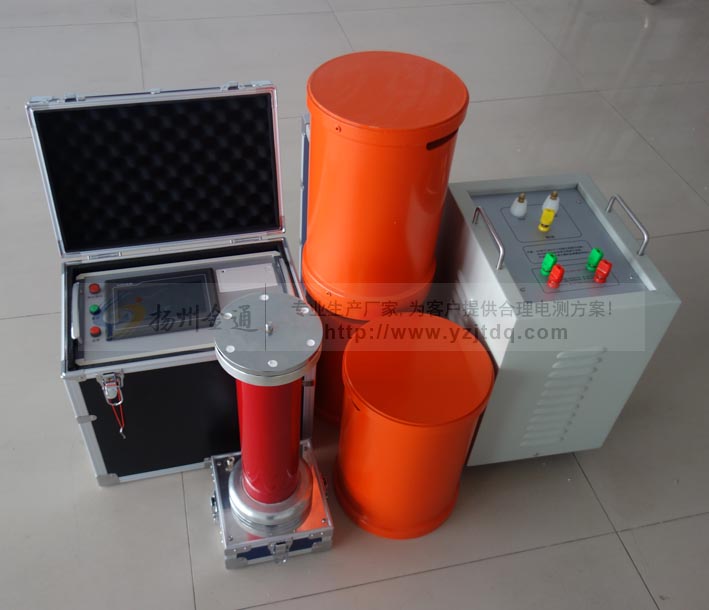

  JT1006系列便携式电缆耐压试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
产品别称：

  变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、便携式电缆耐压试验装置

扬州金通电气为您介绍串联谐振与并联谐振的电路特点及产生条件：
一、串联电路和并联电路的定义
1、路中的各元件是逐个顺次连接来的，则电路为串联电路。
特点是：流过一个元件的电流同时也流过另一个。在串联电路中，由于电流的路径只有一条，所以，从电源正极流出的电流将依次逐个流过各个用电器，后回到电源负极。因此在串联电路中，如果有一个用电器损坏或某一处断开，整个电路将变成断路，电路就会无电流，所有用电器都将停止工作，所以在串联电路中，各个用电器互相牵连，要么全工作，要么全部停止工作。
2、元件“首首相接，尾尾相连”并列地连在电源之间，则电路就是并联电路。
特点是：干路的电流在分支处分成几部分，分别流过几个支路中的各个元件。在并联电路中，从电源正极流出的电流在分支处要分为几路，每一路都有电流流过，因此即使某一支路断开，但另一支路仍会与干路构成通路。由此可见，在并联电路中，各个支路之间互不牵连。
二、实例分析串联电路和并联电路的特点
1、串联电路  用电器各元件逐个顺次连接起来，接入电路就组成了串联电路。我们常见的装饰用的“满天星”小彩灯，常常就是串联的。串联电路有以下一些特点：A、电路连接特点：串联的整个电路是一个回路，各用电器依次相连，没有“分支点”。B、用电器工作特点：各用电器相互影响，电路中一个用电器不工作，其余的用电器就无法工作。C、开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。即串联电路中开关的控制作用与其在电路中的位置无关。　　
2、并联电路  用电器各元件并列连接在电路的两点间，就组成了并联电路。家庭中的电灯、电风扇、电冰箱、电视机等用电器都是并联在电路中的。并联电路有以下特点：A、电路连接特点：并联电路由干路和若干条支路组成，有“分支点”。每条支路各自和干路形成回路，有几条支路，就有几个回路。B、用电器工作特点：并联电路中，一条支路中的用电器若不工作，其他支路的用电器仍能工作。C、开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。干路开关起着总开关的作用，控制整个电路。而支路开关只控制它所在的那条支路。
三、串联电路和并联电路产生谐振的条件
1、串联谐振  电阻、电容、电感串联电路中，出现电源、电压、电流同相位现象，叫做串联谐振，其特点是：电路呈纯电阻性，电源、电压和电流同相位，电抗X等于0，阻抗Z等于电阻R，此时电路的阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。
串联谐振就是电源和LC回路串联，当满足XL=XC时，LC等值阻抗几乎为零，电源输出电流极大，所以又称为“电流谐振”。
2、并联谐振  压与原电压叠加，并联谐振：在电阻、电容、电感并联电路中，出现电路端电压和总电流同相位的现象，叫做并联谐振，其特点是：并联谐振是一种完全的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率，谐振时，电路的总电流最小，而支路电流往往大于电路中的总电流，因此，并联谐振也叫电流谐振。
  并联谐振就是电源和LC回路并联，当满足XL=XC时，电源输出电流几乎为零，LC上的电压极高，所以又称为“电压谐振”。
四、串联谐振和并联谐振的电流现象
1、发生串联谐振时，电路中电流最大。

2、发生并联谐振时，电路中电流最小。
