串联谐振电路耐压试验的质量因数是什么
2020-12-12 10:58:55 点击：

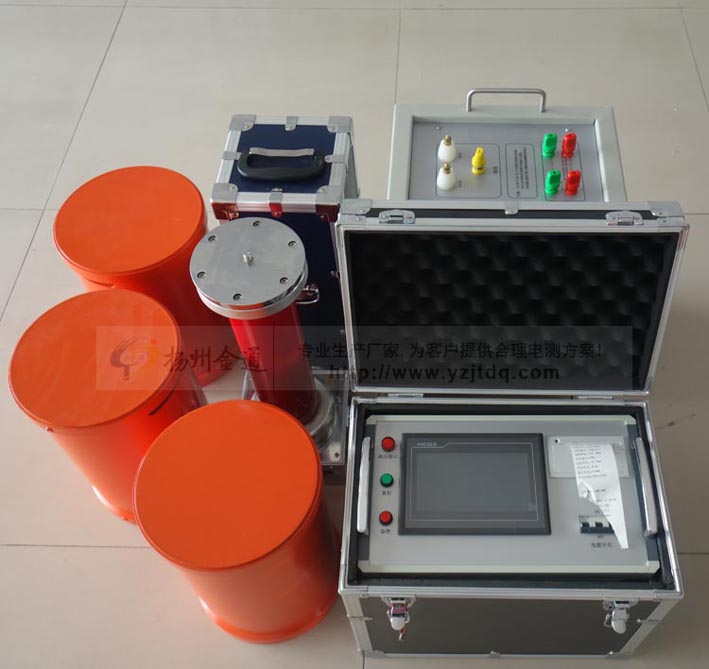

扬州金通电气生产的串联谐振装置随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备(即工频试验变压器)，则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。
产品别称：
1、介绍：
串联谐振装置广泛应用于变压器、电容器等大容量试验对象的现场交流耐压试验。针对实际应用中常见的问题，分析了串联谐振耐压试验中影响因数质量q的几个因素。
2、测试对象的容量：
q值是评价串联谐振电路最重要的参数。它与高压电容的工频f和电感L成正比，与阻抗R成反比，R表示整个电路的有功损耗。在实际的工频串联谐振测试电路中，根据公式wl=l/wc可以得出电容电抗决定电感电抗的结论。
然而,Q = wL / R。如果测试对象是GIS或由独立元件组成的设备，则可以分段进行耐压测试，提高容抗，获得更高的q值。采用变频谐振装置，试验对象的容量较大，谐振频率较低。在大多数情况下，这对测试对象是有帮助的。
3、电路损耗的等效电阻：
无论何种工频或变频谐振装置，若测试对象容量固定或高压电抗器电感固定，当电路达到串联谐振时，wl=l/wc，则有:式中:Uout为输出电压;Uexc是根据上述公式输入的励磁电压，提高q值的唯一方法是降低电路损耗电阻R。实际测试电路由串联测试装置、高压引线和测试对象三部分组成。该电路主要由高压电抗器和串联装置中的测试对象构成。
3.1、串联谐振装置损耗
高压电抗器主要决定串联谐振器件的有源损耗。高压电抗器电感大，电流小。因此，线圈的直流电阻可以达到ka。它与电抗器的铁损耗构成了电路损耗电阻r的重要组成部分。为了便于进一步分析，我们引入了这一观点——将整个电路的q值分解为电路的各个部分。设电路q值为Qs，串联谐振器q值为QR，测试对象q值为Qi。
4、结论：
(1)串联谐振试验中，影响q值的因素很多，包括被测对象的容量、电路损耗电阻、天气等；
(2) Qs是一个复杂的参数，一般由QL和QR决定，然而，在现场试验中，其他因素也会影响Qs，包括高压电极和高压引线。特别是高压引线的电晕损耗控制比较困难。随着电压的升高，高压部分电晕损耗逐渐增大，导致Qs值明显降低。最后，输出电压不能饱和，不再增加；
(3)降低高压部分电晕损失的有效方法是在高压电极上增加电晕环，提高高压引线的初始电晕场强。实验室可采用长径精加工铝管，现场试验高压引线应采用长径弹性引线。不建议使用裸铜线；
产品别称：
工频谐振、工频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置
1、介绍：
串联谐振装置广泛应用于变压器、电容器等大容量试验对象的现场交流耐压试验。针对实际应用中常见的问题，分析了串联谐振耐压试验中影响因数质量q的几个因素。
2、测试对象的容量：
q值是评价串联谐振电路最重要的参数。它与高压电容的工频f和电感L成正比，与阻抗R成反比，R表示整个电路的有功损耗。在实际的工频串联谐振测试电路中，根据公式wl=l/wc可以得出电容电抗决定电感电抗的结论。
然而,Q = wL / R。如果测试对象是GIS或由独立元件组成的设备，则可以分段进行耐压测试，提高容抗，获得更高的q值。采用变频谐振装置，试验对象的容量较大，谐振频率较低。在大多数情况下，这对测试对象是有帮助的。
3、电路损耗的等效电阻：
无论何种工频或变频谐振装置，若测试对象容量固定或高压电抗器电感固定，当电路达到串联谐振时，wl=l/wc，则有:式中:Uout为输出电压;Uexc是根据上述公式输入的励磁电压，提高q值的唯一方法是降低电路损耗电阻R。实际测试电路由串联测试装置、高压引线和测试对象三部分组成。该电路主要由高压电抗器和串联装置中的测试对象构成。
3.1、串联谐振装置损耗
高压电抗器主要决定串联谐振器件的有源损耗。高压电抗器电感大，电流小。因此，线圈的直流电阻可以达到ka。它与电抗器的铁损耗构成了电路损耗电阻r的重要组成部分。为了便于进一步分析，我们引入了这一观点——将整个电路的q值分解为电路的各个部分。设电路q值为Qs，串联谐振器q值为QR，测试对象q值为Qi。
4、结论：
(1)串联谐振试验中，影响q值的因素很多，包括被测对象的容量、电路损耗电阻、天气等；
(2) Qs是一个复杂的参数，一般由QL和QR决定，然而，在现场试验中，其他因素也会影响Qs，包括高压电极和高压引线。特别是高压引线的电晕损耗控制比较困难。随着电压的升高，高压部分电晕损耗逐渐增大，导致Qs值明显降低。最后，输出电压不能饱和，不再增加；
(3)降低高压部分电晕损失的有效方法是在高压电极上增加电晕环，提高高压引线的初始电晕场强。实验室可采用长径精加工铝管，现场试验高压引线应采用长径弹性引线。不建议使用裸铜线；
(4)当输出电压接近标称值时，应注意电抗器的电压分布。
