无线核相仪现场使用说明

2020-11-30 9:39:38      点击:

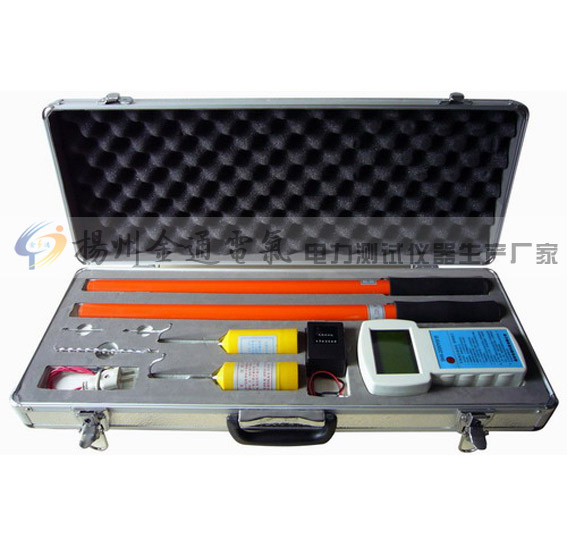

  扬州金通电气生产的FRD-10高压核相器是最新研制出的新型核相产品,分别用于610kV系统,确定两个电网(发电机组)相位是否相同,以便确定并网。此高压核相器绝缘管采用高性能绝缘材料,核相仪表采用塑料外壳配合活动支架,可方便地将核相仪表在绝缘管上灵活地改变观看角度,使用安装简便易行。

产品别称

  核相器核相仪核相装置、高压核相器、高压核相仪、语音核相器、语音核相仪、无线核相器、无线核相仪、数字核相器、数字核相仪、定相器、高压定相器

扬州金通电气为您介绍无线核相仪现场使用说明:

a. 在使用绝缘杆前必须遵守《电力安全工具预防性试验规程》工作要求。

b. 将发射器和发射器NO.2连接绝缘杆,(绝缘杆必须将二节接合使用)打开电源开关,发射器指示灯显示绿色。

c. 打开接收器电源开关,按测试键,接收器进入10秒,完毕将发射器和发射器NO.2分别同原始端和测试端接触。发射器指示灯由绿色变成红色。

d.核相仪接收器“同相”

  核相器的发射器指示灯显示红色处于发射状态,表示发射器完好。发射器电池工作时低于8.4V必须充电否则影响接收灵敏度。

核相器的接收器有波形显示、灯光指示,表示收到发射器信号。接收器必须收到发射器和发射器NO.2信号才作判别,相位角角差显示“0”和“360”偏差小于±20゜都显示“同相”,即检测完成。

无线核相仪首先要自检

a. 使用之前必须将发射器和发射器NO.2,接收器电池充足将自检线一端接入220V电源,另一端插入发射器和发射器NO.2,打开发射器电源开关。发射器必须置于离地30cm以上,否则影响接收灵敏度。

b. 打开接收器电源开关,按测试按钮,接收器进入10秒,计时完毕即显示“同相”起始波形,在同一位置并有灯光、文字、声音提示,表示仪器可正常使用。
