变频谐振高压试验装置适用范围
2020-9-25 10:24:11 点击：
扬州金通电气生产的JT1006系列串联谐振耐压试验成套装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

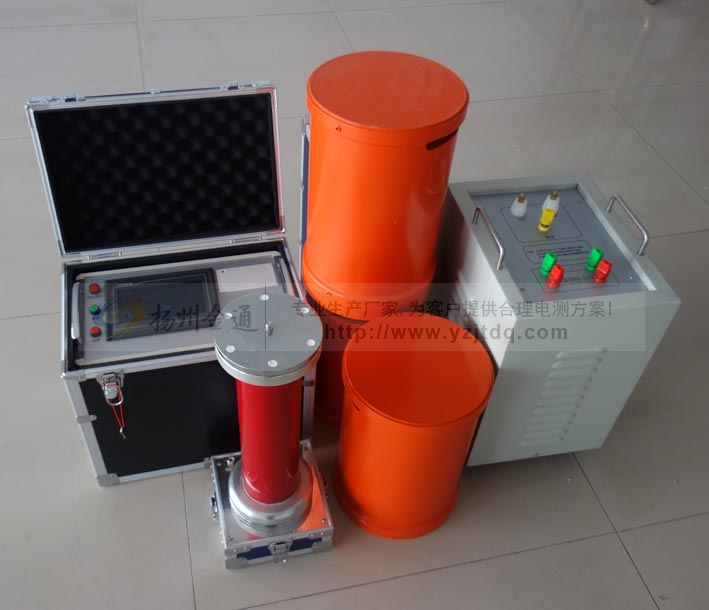

串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生串联谐振。
JT1006系列串联谐振耐压试验成套装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
产品别称：
1、110kV及以下电压等级GIS（20个间隔及以内，试品电容不大于20000pF）、隔离开关、绝缘子、套管、CT等设备交流耐压试验，最高试验电压265kV，频率30-300HZ，试品耐受标准电压时间1min；
2、110kV/800mm2/1000m（单位电容量0.215uF/km）及以内的交联电缆交流耐压试验，最高试验电压128kV，频率30-300HZ，试品耐受标准电压时间60min；
3、220kV及以下电压等级电力变压器（试品电容不大于22000pF）主绝缘工频交流耐压试验，最高试验电压160kV,频率45-65HZ，试品耐受标准电压时间1min；
4、220kV GIS（20个间隔及以内，试品电容不大于20000pF）、隔离开关、绝缘子、套管、CT等设备交流耐压试验，最高试验电压495kV，频率30-300HZ，试品耐受标准电压时间1min；
5、220kV/630mm2/1000m（单位电容量0.12uF/km）及以内的交联电缆交流耐压试验，最高试验电压215.9kV，频率20-300HZ，试品耐受标准电压时间60min;
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生串联谐振。
JT1006系列串联谐振耐压试验成套装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
产品别称：
谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、变频串联谐振试验装置、串联谐振耐压测试仪、串（并）联调频谐振试验装置
1、110kV及以下电压等级GIS（20个间隔及以内，试品电容不大于20000pF）、隔离开关、绝缘子、套管、CT等设备交流耐压试验，最高试验电压265kV，频率30-300HZ，试品耐受标准电压时间1min；
2、110kV/800mm2/1000m（单位电容量0.215uF/km）及以内的交联电缆交流耐压试验，最高试验电压128kV，频率30-300HZ，试品耐受标准电压时间60min；
3、220kV及以下电压等级电力变压器（试品电容不大于22000pF）主绝缘工频交流耐压试验，最高试验电压160kV,频率45-65HZ，试品耐受标准电压时间1min；
4、220kV GIS（20个间隔及以内，试品电容不大于20000pF）、隔离开关、绝缘子、套管、CT等设备交流耐压试验，最高试验电压495kV，频率30-300HZ，试品耐受标准电压时间1min；
5、220kV/630mm2/1000m（单位电容量0.12uF/km）及以内的交联电缆交流耐压试验，最高试验电压215.9kV，频率20-300HZ，试品耐受标准电压时间60min;
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
