氧化锌避雷器测试仪是如何工作的
2020-9-24 10:25:42 点击：

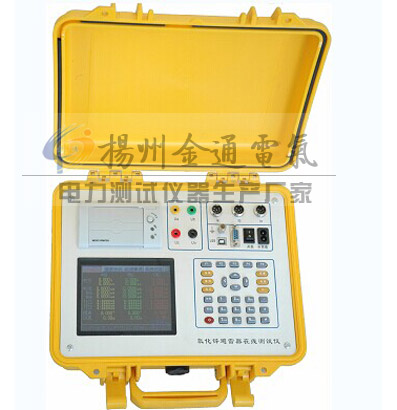

扬州金通电气生产的氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。为了检验氧化锌避雷器的性能是否正常，我们适时开发了JT8004氧化锌避雷器测试仪，这是一种用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检修）的测试中。
符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要求。JT8004氧化锌避雷器测试仪采用了高速微电脑控制的高精度采样、处理电路，先进的傅立叶谐波分析技术，确保数据的可靠性。
可测量氧化锌避雷器在工频电压下的全电流、阻性电流、三次谐波电流、五次谐波电流、七次谐波电流、一次电压、有功功率及电压与电流的相位差角等。以判断MOA绝缘受潮和阀片老化程度。
JT8004氧化锌避雷器测试仪采用大屏幕彩色液晶屏显示，全汉字菜单提示操作及打印输出。使人机交换功能更强。本仪器具有接线简单、测量精度高、可靠性强等特点。
产品别称：
通过数字滤波器的输入电流和电压后，取出基波，基波，然后计算电阻电流峰值Ir1p =Ix1p.cosφ投影方法中，由于基波数值稳定性，现在广泛用于测量避雷器Ir1p性能。的总电流基波电压基波的峰值Ix1p投影U1（E1）Ir1p方向，在垂直方向上为Ic1p投影，φ为相位角波的电压和电流，其中包含所选择的补偿角，因此，和由[披]是Ir1p MOA可以直接测量性能。
现场进行测量时，一字之间排列的避雷器，中间B相通过杂散电容对A、C泄漏以及电流可以产生重要影响，使A相φ减小，阻性电流逐渐增大，C相φ增大，阻性电流密度减小甚至为负，这种社会现象称相间相互干扰。一种教学方法是补偿由于相间存在干扰：假设Ia、Ic无干扰时相位信息相差120°，假设B相对A、C相干扰是相同的；
取电压B相，电流C相，被测φ1=φcb；再取电流A相，被测相电流与A相电流相差选择校准角度（ca-120） / 2，并将仪器置于主菜单中。选择好相序，仪器将根据自动序列的所选择的相位角来补偿（A求和未被选择0φ，B相位补偿，C减法φ）可以不必补偿相位干扰（即补偿角是0），它是从避雷器阻性电流的性能的变化来确定。如果允许，它只能通过向电，以获得绝对数据进行测试。实验室测量无论干扰阶段。
在正弦信号电压进行激励下,氧化锌避雷器的泄漏产生电流由容性电流和阻性电流通过两部分内容组成,其合成一个波形设计。在全电流输出波形中，第一个波峰的峰值问题应当与基波电流的峰值时间基本情况相同，其峰值可能出现的时刻随避雷器等效电阻值的变小而向右偏移。第二个波峰的峰值不断出现不同时刻保持基本在电压达到峰值过程中出现的时刻，其时，容性电流控制基本为零。我们认为只要自己设法测出第一个波峰的峰值，既为基波电流的峰值（在阻性电流不十分大的情况下，也就是全电流的峰值），设法测出第二个波峰的峰值，即可得到实现对阻性电流密度峰值的测量。测出第一个波峰与第二个波峰之间的时间差，既可直接得出φ值。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要求。JT8004氧化锌避雷器测试仪采用了高速微电脑控制的高精度采样、处理电路，先进的傅立叶谐波分析技术，确保数据的可靠性。
可测量氧化锌避雷器在工频电压下的全电流、阻性电流、三次谐波电流、五次谐波电流、七次谐波电流、一次电压、有功功率及电压与电流的相位差角等。以判断MOA绝缘受潮和阀片老化程度。
JT8004氧化锌避雷器测试仪采用大屏幕彩色液晶屏显示，全汉字菜单提示操作及打印输出。使人机交换功能更强。本仪器具有接线简单、测量精度高、可靠性强等特点。
产品别称：
氧化锌避雷器测试仪、智能型避雷器特性测试仪、抗干扰氧化锌避雷器特性测试仪、避雷器阻性泄漏电流检测仪、氧化锌避雷器带电测试仪、交流无间隙氧化锌避雷器测试仪、氧化锌避雷器特性测试仪
通过数字滤波器的输入电流和电压后，取出基波，基波，然后计算电阻电流峰值Ir1p =Ix1p.cosφ投影方法中，由于基波数值稳定性，现在广泛用于测量避雷器Ir1p性能。的总电流基波电压基波的峰值Ix1p投影U1（E1）Ir1p方向，在垂直方向上为Ic1p投影，φ为相位角波的电压和电流，其中包含所选择的补偿角，因此，和由[披]是Ir1p MOA可以直接测量性能。
现场进行测量时，一字之间排列的避雷器，中间B相通过杂散电容对A、C泄漏以及电流可以产生重要影响，使A相φ减小，阻性电流逐渐增大，C相φ增大，阻性电流密度减小甚至为负，这种社会现象称相间相互干扰。一种教学方法是补偿由于相间存在干扰：假设Ia、Ic无干扰时相位信息相差120°，假设B相对A、C相干扰是相同的；
取电压B相，电流C相，被测φ1=φcb；再取电流A相，被测相电流与A相电流相差选择校准角度（ca-120） / 2，并将仪器置于主菜单中。选择好相序，仪器将根据自动序列的所选择的相位角来补偿（A求和未被选择0φ，B相位补偿，C减法φ）可以不必补偿相位干扰（即补偿角是0），它是从避雷器阻性电流的性能的变化来确定。如果允许，它只能通过向电，以获得绝对数据进行测试。实验室测量无论干扰阶段。
在正弦信号电压进行激励下,氧化锌避雷器的泄漏产生电流由容性电流和阻性电流通过两部分内容组成,其合成一个波形设计。在全电流输出波形中，第一个波峰的峰值问题应当与基波电流的峰值时间基本情况相同，其峰值可能出现的时刻随避雷器等效电阻值的变小而向右偏移。第二个波峰的峰值不断出现不同时刻保持基本在电压达到峰值过程中出现的时刻，其时，容性电流控制基本为零。我们认为只要自己设法测出第一个波峰的峰值，既为基波电流的峰值（在阻性电流不十分大的情况下，也就是全电流的峰值），设法测出第二个波峰的峰值，即可得到实现对阻性电流密度峰值的测量。测出第一个波峰与第二个波峰之间的时间差，既可直接得出φ值。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
