变频串联谐振的测试设备的线路和注意事项
2020-11-29 10:53:32 点击：

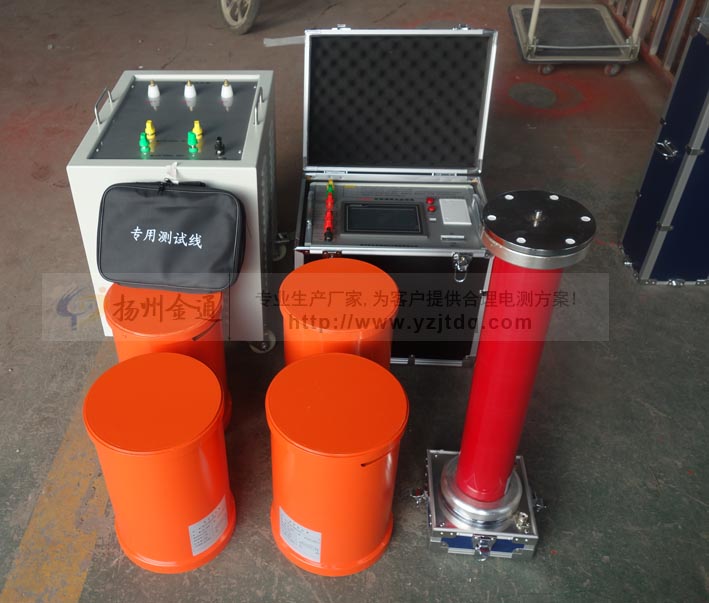

扬州金通电气生产的变频串联谐振装置随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备(即工频试验变压器)，则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。
产品别称：
135kVA/108kV的满载接线；可以知道变频串联谐振试验检测装置的各个方面部件是如何进行连接的。
如何连接谐振试验装置，重点介绍一下串联谐振试验装置接线盒注意以下几点：
1、串联谐振试验装置中的变频电源：
变频电源的输入一个部分也是企业整套系统设备进行输入，此处电源可选择两相220V或三相380V;区别管理则是两相220V只能让设备可以输出半载容量；三相380V则能让整套技术设备满载输出；
2、关于串联谐振结构试验检测装置中励磁变压器 ：
接线方式有几种；不过不管用哪种连接方式；高压头都是右上角第一个接线柱，该接线柱通过高压软线接至串联电抗器第一节(最底下一节)的电抗器底部“X”极。且连接的高压软线必须保证悬空，不可拖地使用；而高压尾永远都是左下角第一个接线柱；该接线柱因与励磁变压器的接地端短接接地；
3、关于变频串联谐振结构试验检测装置中的电抗器、分压器、补偿电容器的注意安全事项
变频串联谐振试验时，应将绝缘垫或支架敷设在电抗器准备放置的位置；电抗器、分压器、补偿电容器的各连接线均要拉直连接，不可有垂吊现象；以避免发生故障；
4. 变频串联谐振试验的安全距离：
产品别称：
工频谐振、工频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置
135kVA/108kV的满载接线；可以知道变频串联谐振试验检测装置的各个方面部件是如何进行连接的。
如何连接谐振试验装置，重点介绍一下串联谐振试验装置接线盒注意以下几点：
1、串联谐振试验装置中的变频电源：
变频电源的输入一个部分也是企业整套系统设备进行输入，此处电源可选择两相220V或三相380V;区别管理则是两相220V只能让设备可以输出半载容量；三相380V则能让整套技术设备满载输出；
2、关于串联谐振结构试验检测装置中励磁变压器 ：
接线方式有几种；不过不管用哪种连接方式；高压头都是右上角第一个接线柱，该接线柱通过高压软线接至串联电抗器第一节(最底下一节)的电抗器底部“X”极。且连接的高压软线必须保证悬空，不可拖地使用；而高压尾永远都是左下角第一个接线柱；该接线柱因与励磁变压器的接地端短接接地；
3、关于变频串联谐振结构试验检测装置中的电抗器、分压器、补偿电容器的注意安全事项
变频串联谐振试验时，应将绝缘垫或支架敷设在电抗器准备放置的位置；电抗器、分压器、补偿电容器的各连接线均要拉直连接，不可有垂吊现象；以避免发生故障；
4. 变频串联谐振试验的安全距离：
在进行变频串联谐振试验前必须保证设备周围及以上的安全距离，避免设备损坏或人员伤亡，具体安全距离按每1k V电压1.3CM的距离考虑。
扬州金通电气是一家专业生产电力检测设备的源头企业，是变频串联谐振试验装置厂家、直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
